晋中市应急管理信息化

1.系统介绍

晋中市VSAT卫星通信通信系统包括卫星地面站、车载动中通指挥车、卫星便携站和4G应急调度分系统。通过卫星通信系统多形态站型的建设，可形成以晋中市应急指挥中心统一指挥调度(卫星地面站)、车载动中通前方机动指挥及卫星便携站一线应急保障的三级指挥体系，也同时完善了晋中市应急通信保障的手段。实现卫星应急通信保障，提供应急通信、指挥调度等服务，实现对当前各类灾害事故现场第一时间“联得上、呼得通、听得见、能指挥”。

晋中市应急管理卫星通信系统使用中星6A卫星，中星6A卫星定点在东经125度的轨道位置，信标频率：960MHz。

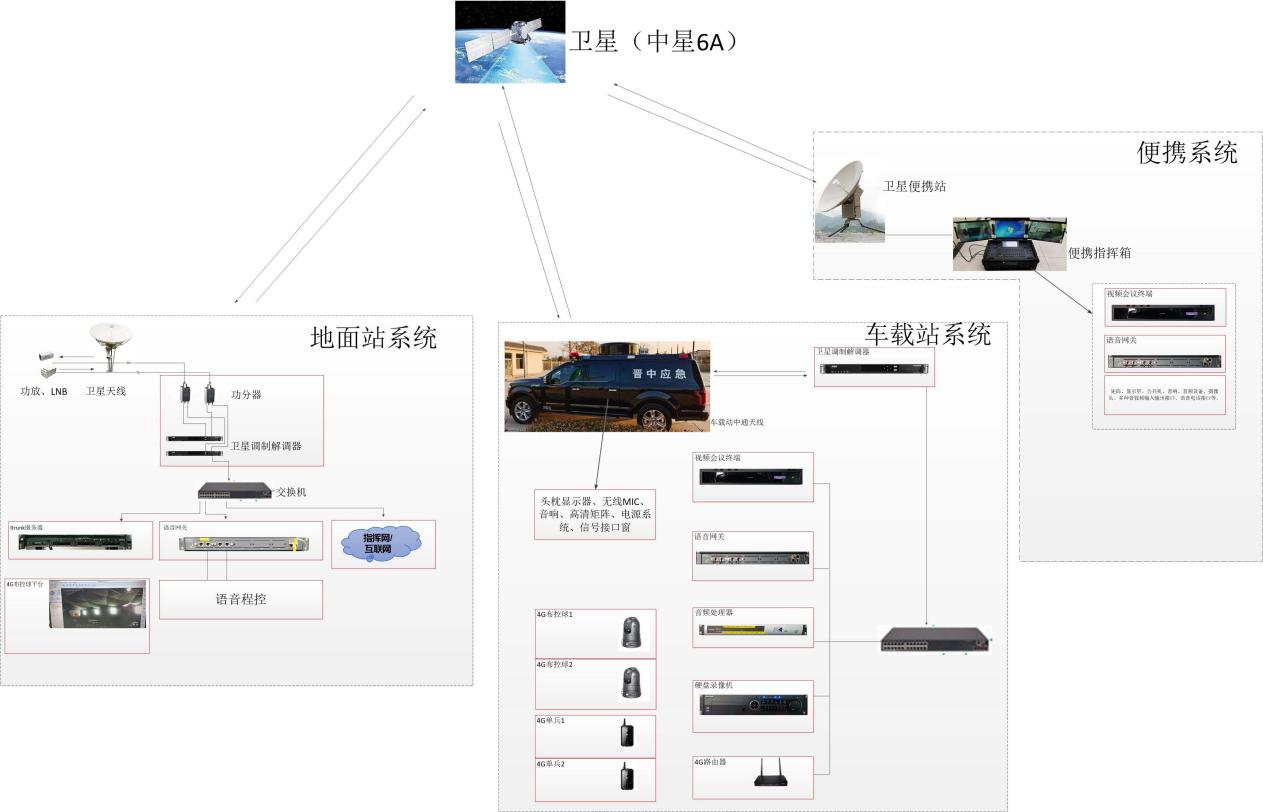

系统拓扑如下：

2.系统组成及操作

晋中市VSAT卫星通信通信系统包括卫星地面站、车载动中通指挥车、卫星便携系统和4G应急调度平台。

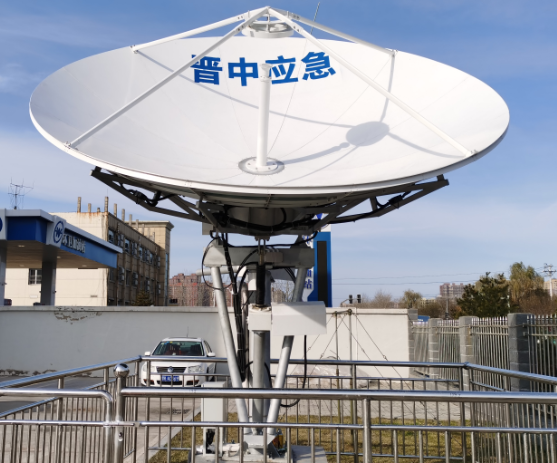

2.1卫星地面站

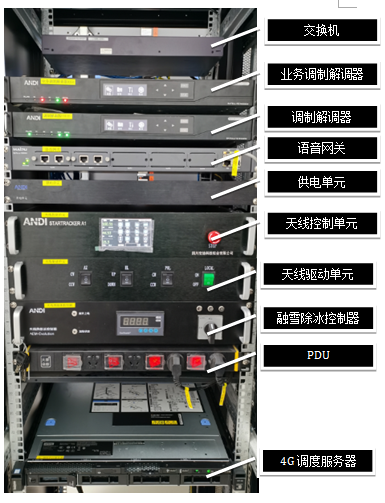

地面站设备功能

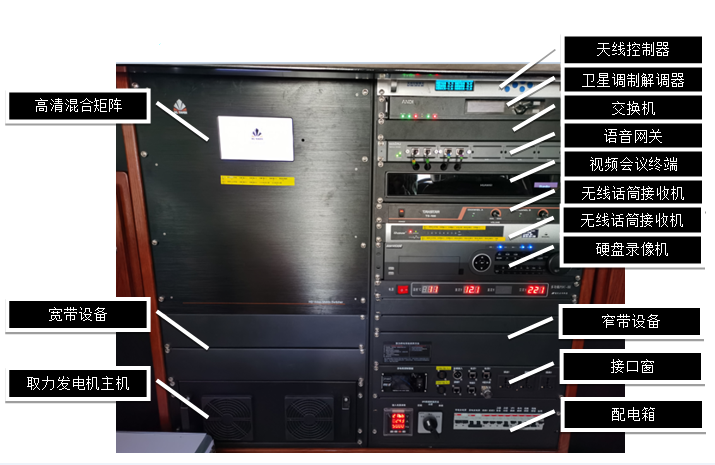

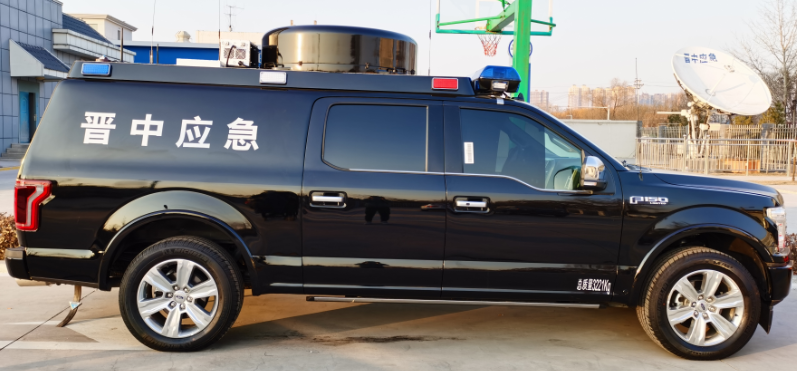

车载设备：

卫星便携站

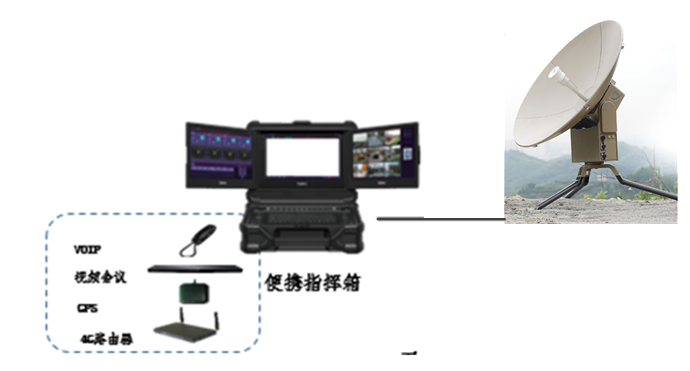

便携站设备组成

便携站系统由卫星便携站、便携指挥箱、发电机组成。其系统具有如下功能：卫星通信功能、自动対星功能、提供无线WIFI功能、视频会议功能、音视频采集处理功能、显示播放功能、VoIP语音功能、信息处理功能、4G传输功能、电源保障功能。

卫星便携站采用一体化设计、高度集成，内置卫星调制解调器、卫星功率放大器、低噪声放大器、GPS/北斗及无线接入网关等。

携指挥箱包含VoIP话音、视频会议、视频采集、公网通话、4G传输等通信单元和多屏显示系统。便携指挥箱配套一体化卫星便携站便可实现现场业务回传。

2.3.2便携指挥箱功能

便携指挥箱配置三屏显示，内置画面拼接功能，能够实现多画面拼接，输入源可以显示到画面拼接的分窗口，输入源可以进行切换，能够将拼接后的画面传输到指挥中心。指挥调度者可以实现应急现场多画面切换显示，为指挥调度提供可视化、科学的决策依据。

便携指挥箱定制专业接口板，用以支持高清视频、音频、手咪、电台、电话等接口，可以实现多业务类型、多形态系统接口应用接入实现融合互通。同时，为方便多源音频和不同格式视频接入，便携指挥箱支持多变么格式的音频分组功能和多分辨率的视频模式设定，可以适应现场各种信息数据的接入。
